怎么选择合适的二次网平衡系统(二) —选择合适的方案
二网平衡是一项系统性工程,设备厂家系统方案可真实的反应对二网平衡调控相关的工艺认知程度,其认知程度直接决定了该产品对于二次网水力/热力失衡的改善效果。
二次网平衡系统的解决方案要选取合适的基础方法,采用适合现场用于的技术手段实现二次网的平衡。下面山东科大中天安控科技有限公司的小编具体的讲讲。
1、适合的方法
当前二次网平衡调整主要采用流量法和回水温度法;回水温度法由于设备投入低,控制效果良好而成为智能化二网平衡调整的主要方法。
2、合理的思路
传统二次网调整方式主要痛点在于:
1)人工需求巨大
2)工人技术水平要求高
3)工人执行力要求高
4)数据统计严重欠缺,调整效果无法量化

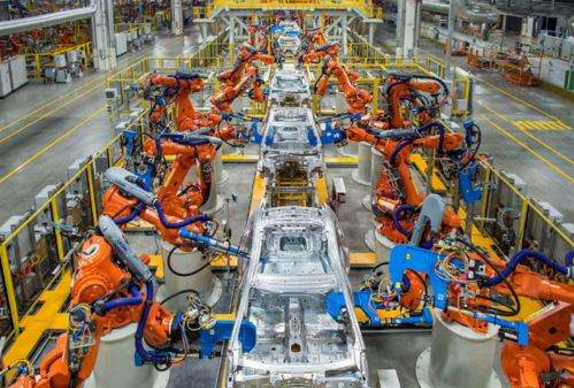

这些痛点是典型劳动密集型产业的特点,调控效率低下,调控效果较差,相比之下技术密集型的产业,由于借助了先进的、较高科技含量的生产设备,极大的提高了生产效率、产品质量;极大程度上降低了人工数量和劳动强度,有效降低了人工、时间、原料等生产成本。
近些年伴随着新的供热理论不断完善以及自控、信息技术的高速发展;众多先进技术应用于供热领域,去代替人工记录、操作热力设备。
这些集合了先进科技的仪器仪表和软件组成的自控系统代替人工实现了数据准确的实时采集、控制指令的执行,上位软件系统完成了大批量数据采集、存储分析和展示。这些都是人工无法实现的;是解决复杂耦合系统水力失衡的必要手段。
3、先进的技术手段
经过时间的检验证明:传统的二次网平衡手段效果极差,已经无法满足当前二次网平衡的要求了。必须采用完善的供热理论和新技术创新性方案去解决二次网失衡问题。

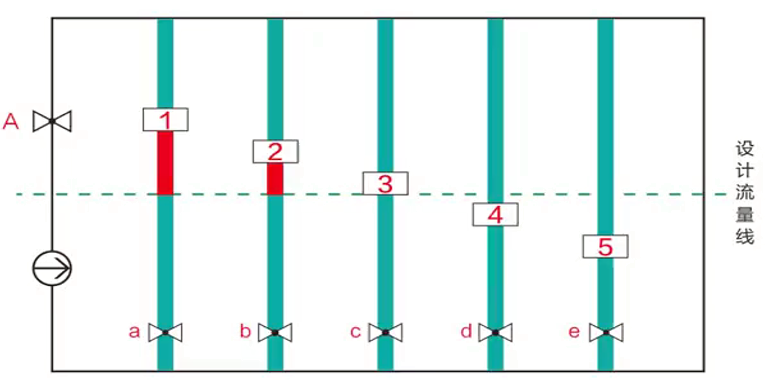

二次网水力失衡本质上是系统的阻力没能按照用户需求做到匹配;需要在原管路上增设阻力原件(阀门),实现各用户的阻力匹配。
系统阻力的匹配理论上可以通过计算的方式实现,但是由于用户供热面积增减、散热设备、维护结构、输送设备区别较大,实际上无法通过纸面计算而较好的实现二次网平衡。这就需要有智能设备根据实际情况自动调整,去完成系统的阻力匹配。
阻力元件(阀门)动作需要有动力源,设置参数需要有通信,两者均需要外部给定,也就是阀门需要外接电源线和通信线路,这在绝大多数小区、楼栋是无法实现的或者需要外加很高的成本才能实现,这是热力企业所不能接受的。
也就是说智能阀门科大中天建议能做到无线(无外供电、无线通信),这样就能做到方便安装、安装成本较低同时利于维护。
同时由于当前热力管井内空间狭小,传统的调节阀门体积过大,无法适应当前狭小环境内。
综上,采用阀门(智能)解决二次网平衡必须解决以下三个问题:
1)供电
2)通信
3)安装空间

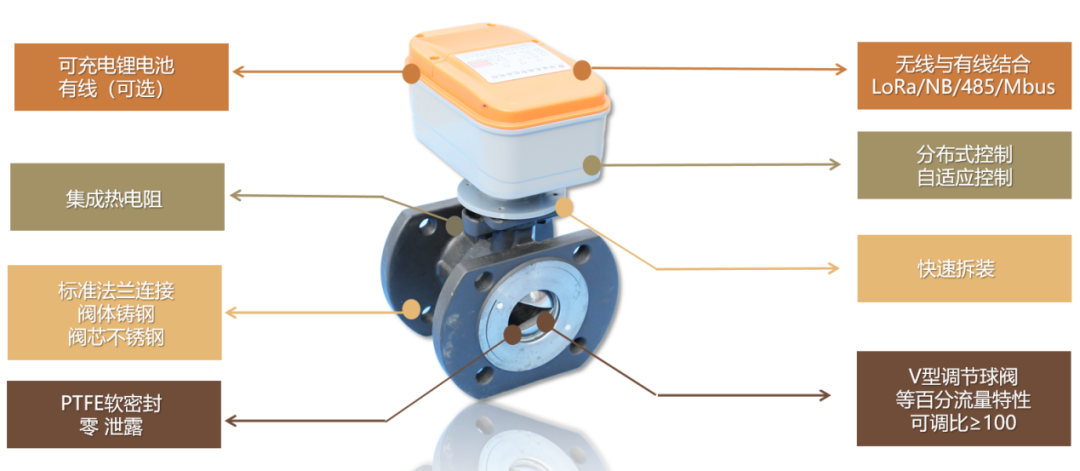

针对以上三个问题我们可以采用以下解决方案:
1)供电 大容量可充电锂电池
2)通信 NBIoT/LoRa无线通信
3)安装空间 超短型紧凑型V型调节球阀
至此,我们从二次网平衡系统的基础方法、整体思路和技术实现的层次完成了系统整体搭建。
